Description:

1. Conforms to DIN3352

2. Faceto face dimensions to series F4 of DIN3202

3. Flanges drilled to DIN2532 or DIN2533

4. Suitable media: Water

5. Suitable temperature ≤80°C

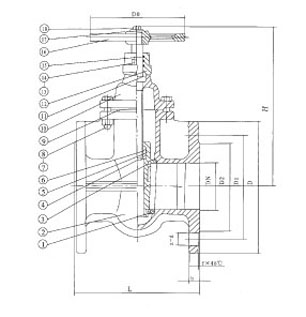

(PN16)DIMENSIONS-MILLIMETERS (PN10)DIMENSIONS-MILLIMETERS
DN L D D0 D1 D2 b f n-d H DN L D D0 D1 D2 b f n-d H
40 140 150 130 110 88 15 2  4-18   40 140 150 130 110 88 15 2 4-18
50 150 165 130 125 102 15 2  4-18 202 50 150 165 130 125 102 15 2  4-18 202
65 170 185 130 145 122 15 2  4-18 222 65 170 185 130 145 122 15 2  4-18 222
80 180 200 150 160 138 17 2  8-18 250 80 180 200 150 160 138 17 2  8-18 250
100 190 220 185 182 158 17 2  8-18 303 100 190 220 185 182 158 17 2  8-18 303
125 200 250 185 210 188 18 3  8-18 351 125 200 250 185 210 188 18 3  8-18 351
150 210 285 195 240 212 20 3  8-23 411 150 210 285 195 240 212 20 3  8-23 411
200 230 340 225 295 268 21 3 12-23 498 200 230 340 225 295 268 21 3  8-23 498
250 250 405 245 355 320 23 3  12-28 579 250 250 405 245 355 320 23 3  12-23 579
300 270 460 285 410 378 24 4  12-28 679 300 270 460 285 410 378 24 4  12-23 679
